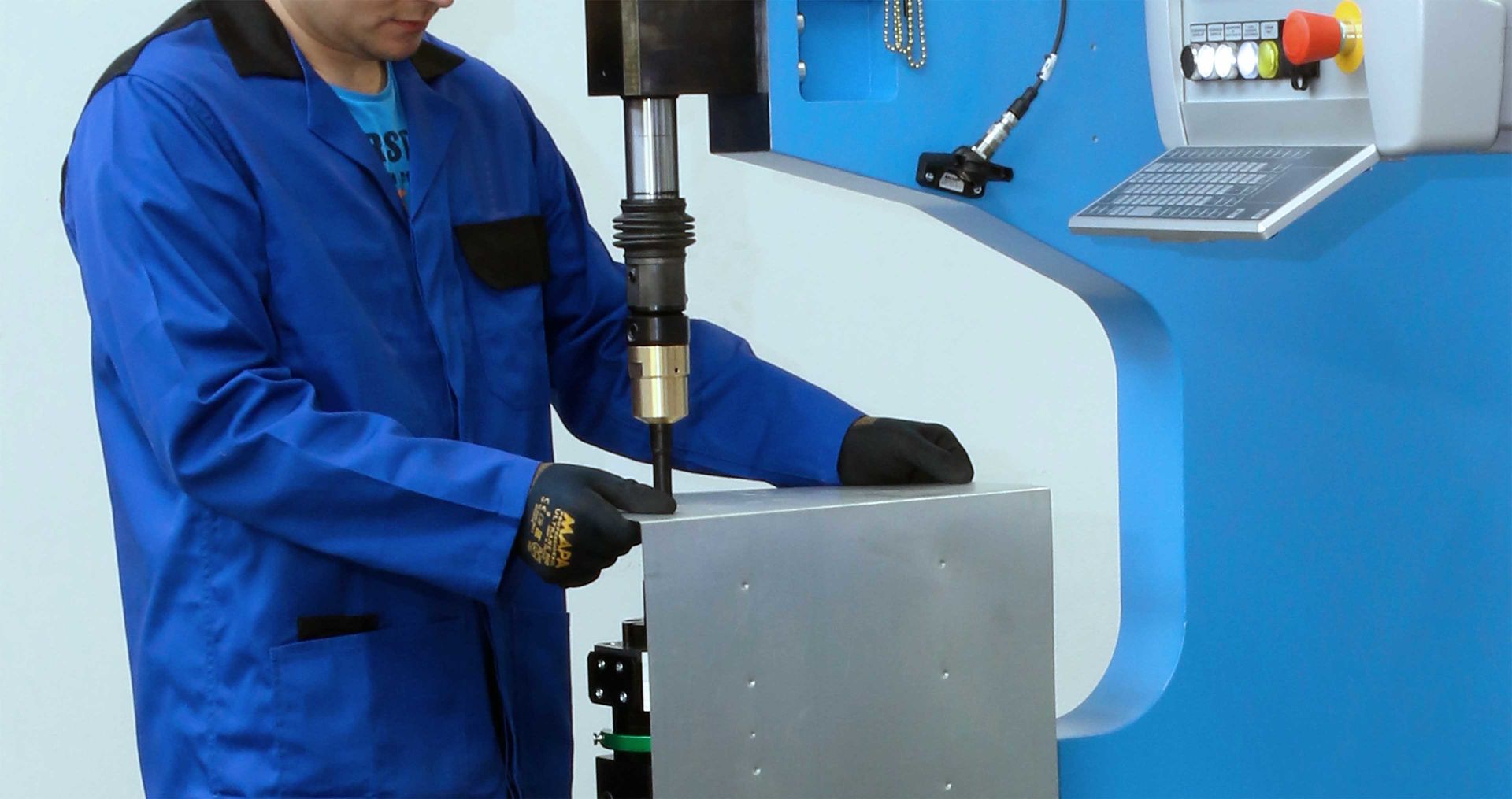

DISPOSITIVO MULTIFUNCIONAL MFG 500/150 H

PARA CLINCHADO, REMACHADO POR ESTAMPACIÓN, TROQUELADO, COMPRESIÓN O ESTAMPADO....

El dispositivo multifuncional MFG 500/150 H de ECKOLD está diseñada para la industria procesadora de chapas y es conocida por nuestros clientes como una máquina para todo. En cuanto al mecanizado y al procesamiento de chapas y perfiles de aluminio, acero o acero inoxidable, con la máquina vertical se pueden cumplir muchas exigencias. Esta máquina se puede utilizar para el clinchado, el remachado por estampación, el troquelado, la compresión o el estampado sin necesidad de grandes transformaciones.

En función de la tarea, se puede utilizar un único portaherramientas y ya se puede empezar a trabajar. Si lo desea, podemos darle más información sobre la máquina y los portaherramientas homologados adecuados. Si busca una solución personalizada, también podemos fabricar el juego de portaherramientas que necesite adaptándonos a sus demandas.

Características técnicas



Accionamientohidráulico
Fuerza de presión, ajustablema. 150 kN a 500 bar
Conexión de red250 - 500 V, 3 Ph, 50 - 60 Hz
Activación de carreradoble interruptor de pedal con dispositivo de seguridad
Limitación ajustable de recorridoajustable de forma continua
apta para la variante de clinchadoS-DF, R-DF, G-DF, CONFIX
espesor de chapa total máximo según la geometría del elemento

5,5 mm de calidad de acero (400 N/qmm)*
5,5 mm de calidad de aluminio (buena calidad de conformación)*
3,0 mm de calidad de acero fino*

Alcance, horizontal490 mm
Alcance vertical, arriba200,5 mm
Alcance vertical, abajo267,5 mm
Medida de apertura87 mm
Peso

aprox. 1.650 kg



*El máximo grosor total de los elementos de ensamblaje se refiere a aleaciones de acero y de aluminio con buena calidad de conformación y con una elongación de rotura de A80 ≥ 12 % y relación de elasticidad de Rp0,2 / Rm ≤ 0,7; p. ej., acero:
DC04 • DX56 • CR180BH o aluminio: AlMg3 • AlMg4,5Mn0,4 • AlMg0,4Si1,2(T4). En caso necesario, se pueden solicitar combinaciones de grosores de material distintas a estas.
